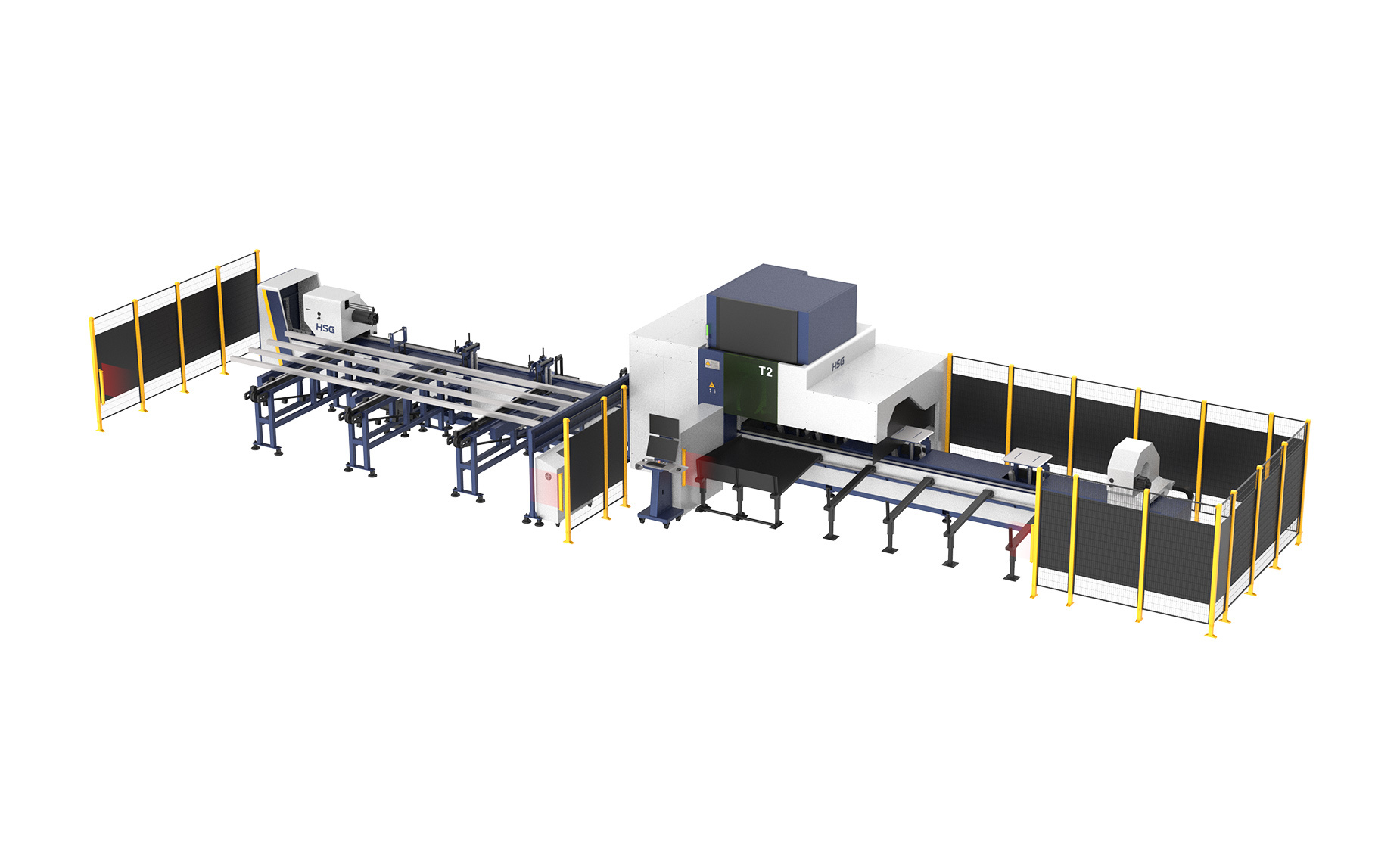

T Series

Laservermogen
3-6 [kW]
Maximale diameter
240/350 [mm]
Maximaal buisgewicht
300/600 [kg]

Betrouwbare 3-klauwplaat-snijoplossing voor middelgrote buizen

OVERZICHT

Ontworpen in Japan

Deze machine is ontwikkeld in HSG’s wereldwijde R&D-centrum in Kanagawa, Tokio – een broedplaats voor innovatie op het gebied van laseroptica. De T-serie is ontworpen voor betrouwbare, uiterst efficiënte en kosteneffectieve snijoplossingen, waarmee HSG-klanten hun concurrentiepositie versterken in prestaties en productiviteit.

Betrouwbaar snijden met 3-klauwplaat voor middelgrote buizen

De T-serie verwerkt buizen met een diameter van 20–240 mm (T2) of tot 350 mm (T3), en biedt daarmee een aanzienlijk groter toepassingsbereik. Het innovatieve ontwerp met drie klauwplaten vergroot de draagcapaciteit, maakt kortstaart-snijden mogelijk en ondersteunt automatische afvoer van gesneden werkstukken. Deze moderne oplossing voldoet aan uiteenlopende verwerkingsbehoeften en maximaliseert tegelijkertijd de kostenefficiëntie.

GEAVANCEERDE EFFICIËNTIE EN KOSTENBESPARING

Volledig automatisch laden en lossen

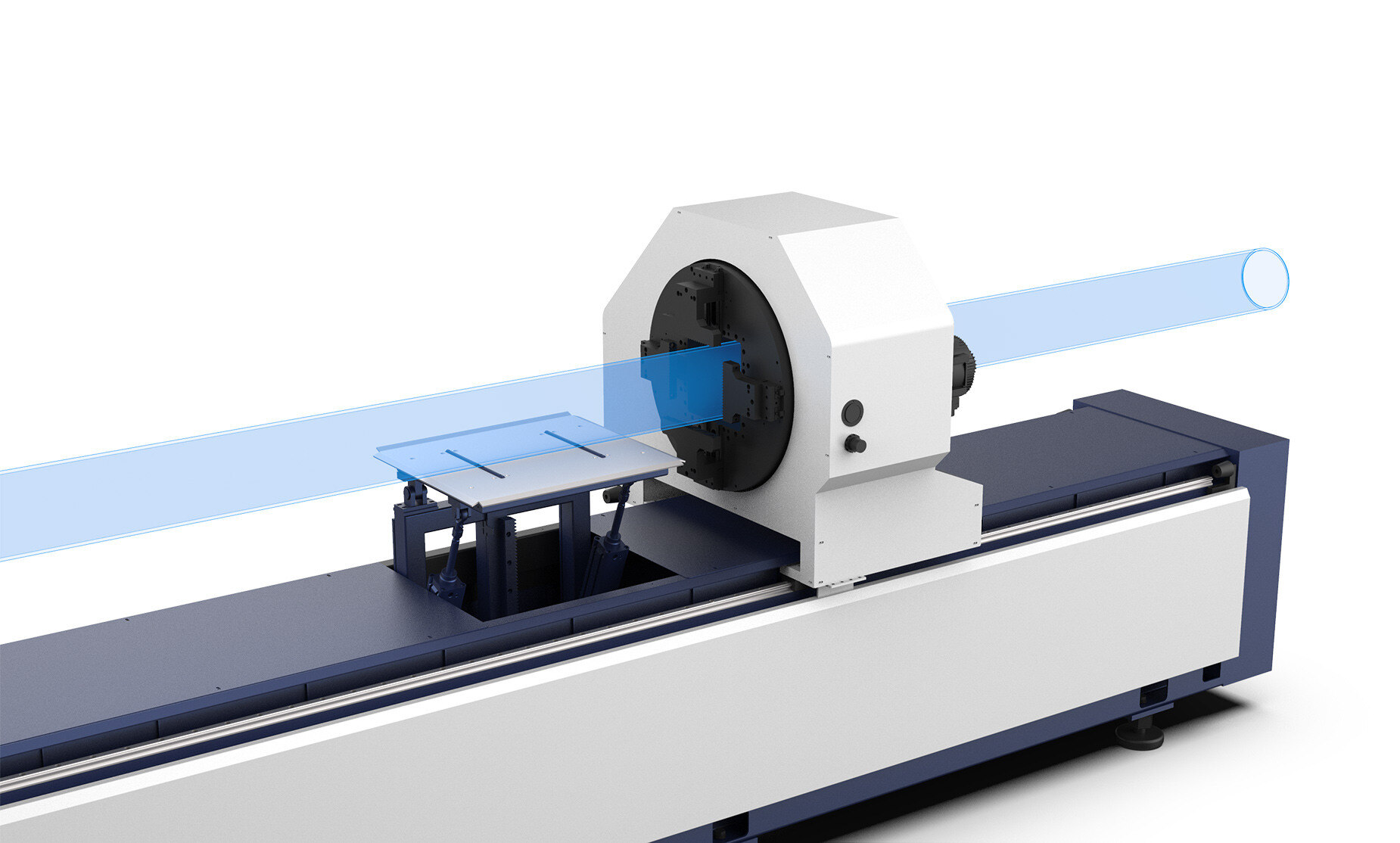

Dankzij het holle ontwerp van de klauwplaat kunnen buizen eenvoudig worden doorgevoerd, waardoor het mogelijk is om volledige lengtes automatisch te laden en te lossen. Dit vergroot de maximale buislengte tot wel 6 meter bij automatische afsnijding.

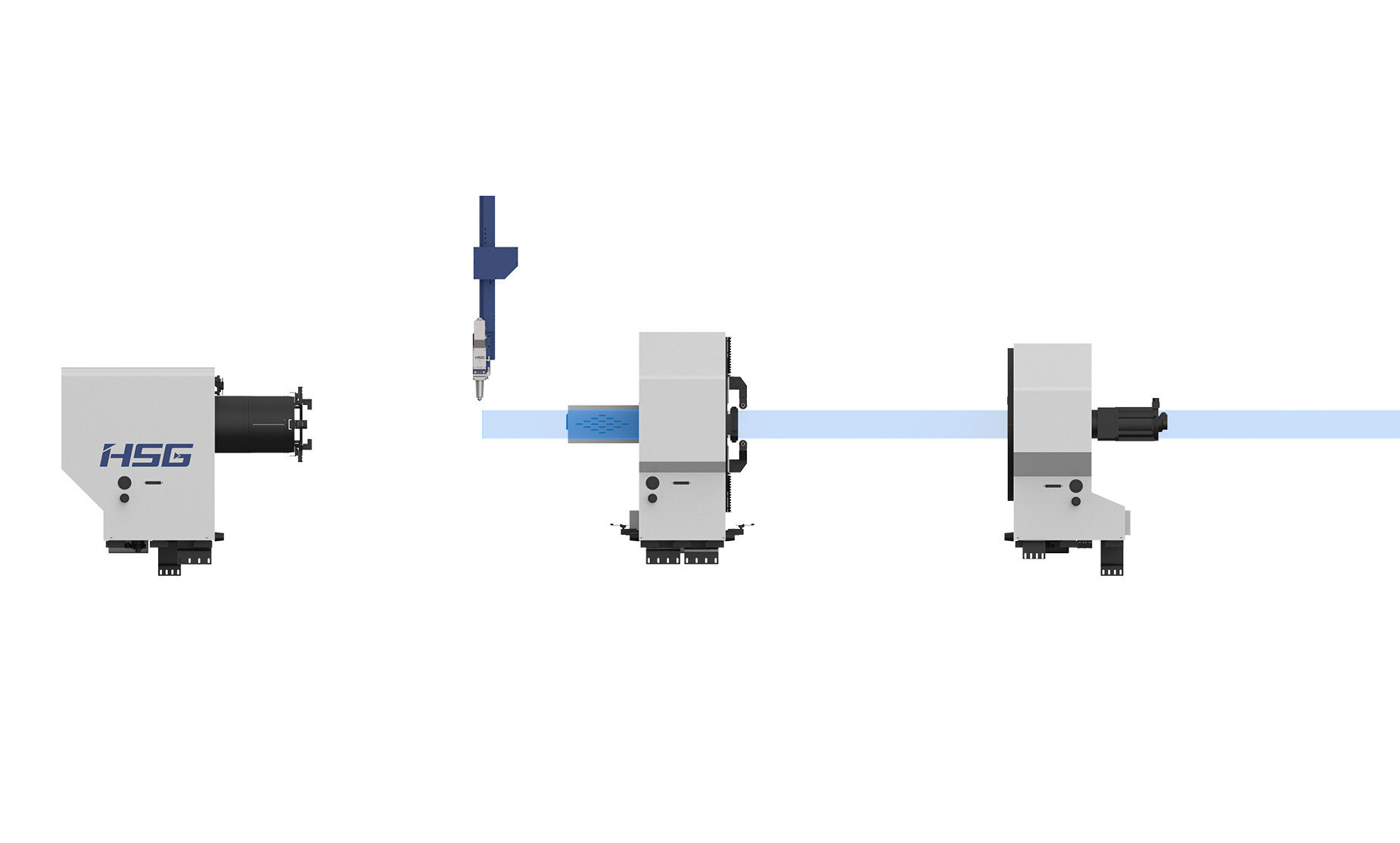

Zero Tail Cutting

Door de voor- en achterwaartse beweging van de klauwplaat wordt de buispositie automatisch aangepast. Hierdoor is snijden zonder reststukken mogelijk, wat het materiaalgebruik optimaliseert en de kosten verlaagt.

VERBETERDE SNIJPRECISIE EN NAADLOZE VERWERKING

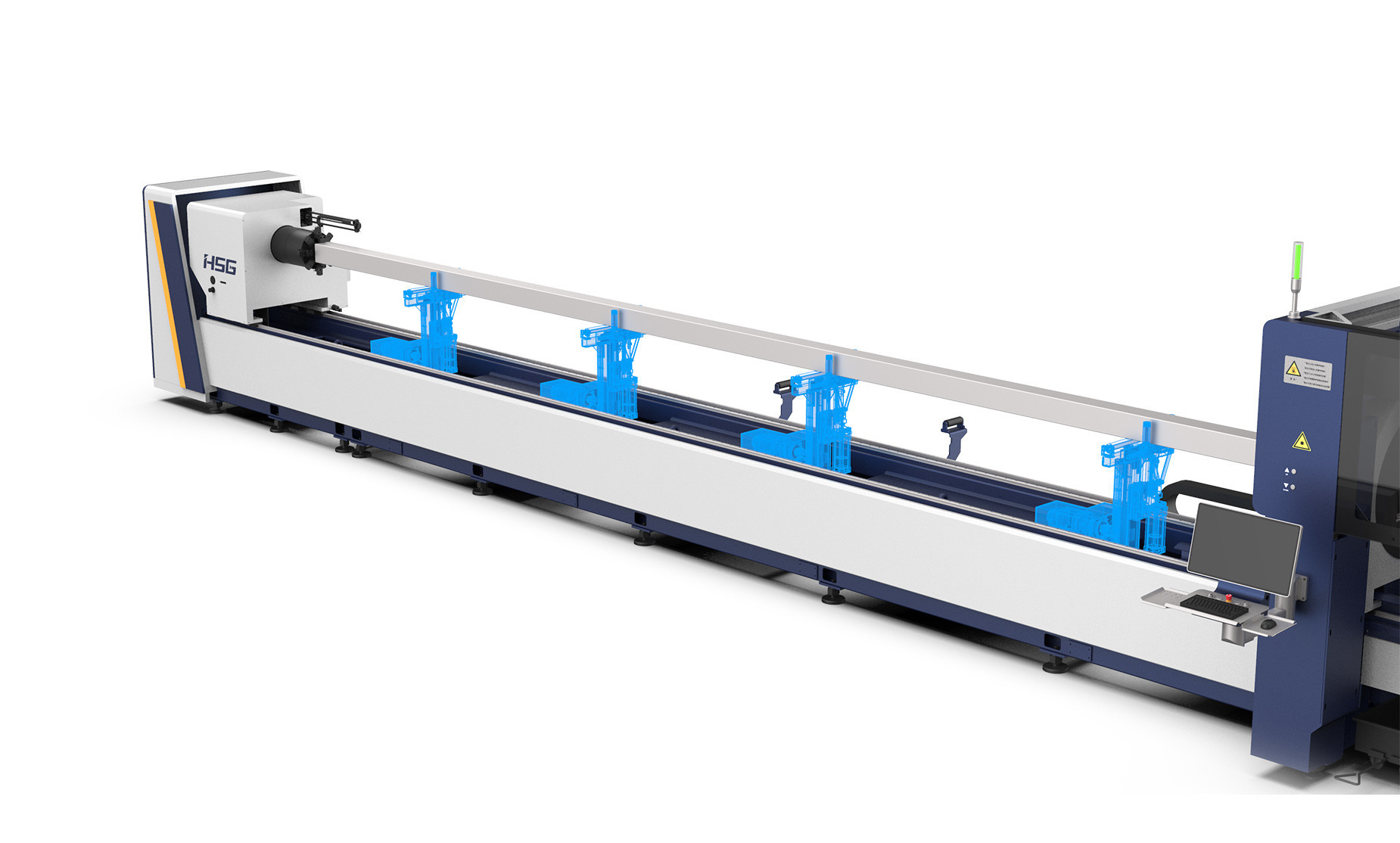

Servo-ondersteuning op de laadzijde

De 7 meter lange laadtafel is uitgerust met vier gevoelige, onafhankelijk werkende servo-ondersteuningen. Deze zorgen voor nauwkeurige ondersteuning tijdens het roterend snijden, wat resulteert in hogere precisie en stabiliteit.

Independent-Follow-Up-Support-on-the-Loading-Lathe

Independent-Follow-Up-Support-on-the-Unloading-Lathe

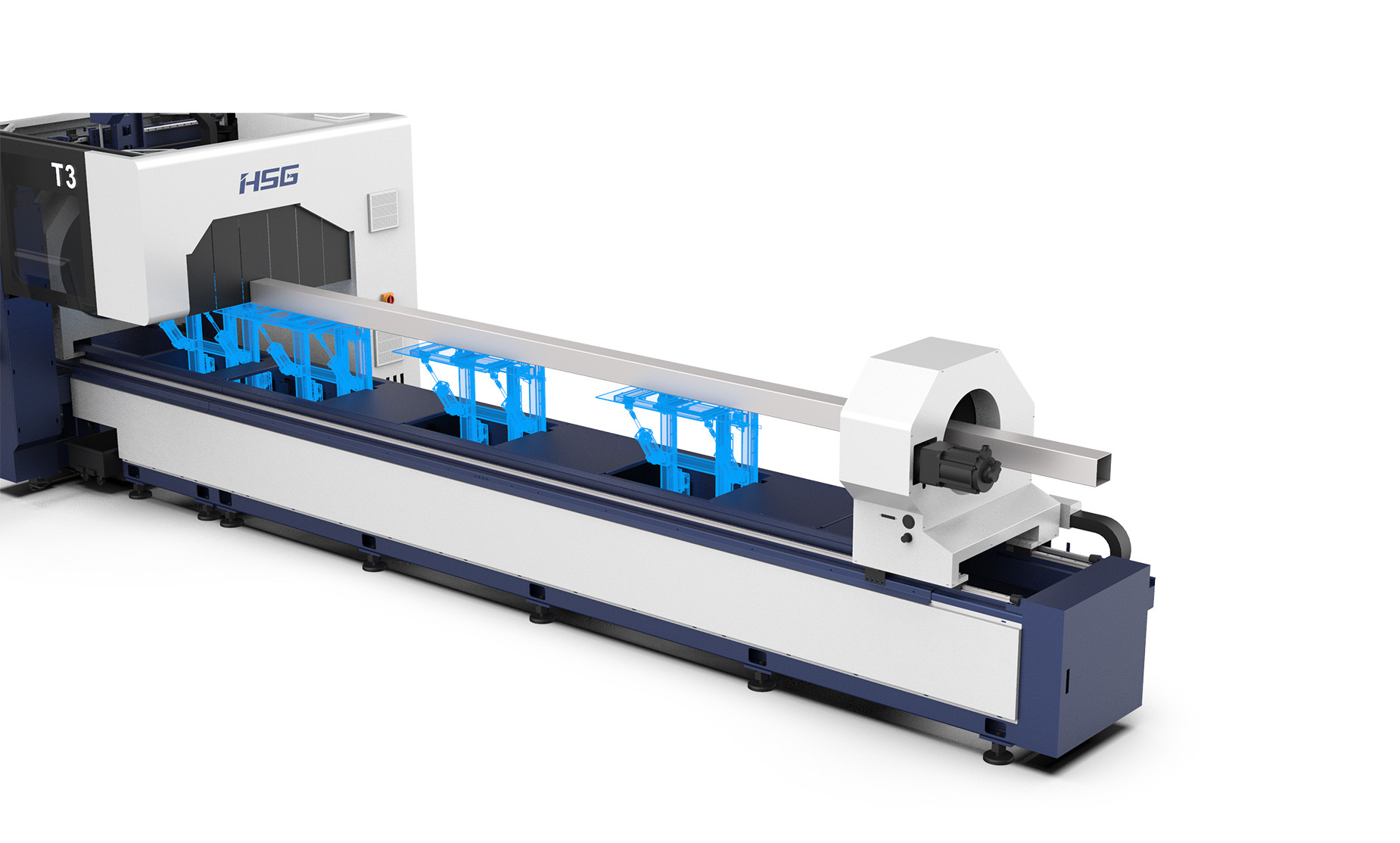

Servo-ondersteuning op de loszijde

De 6 meter lange loszijde bevat eveneens vier servo-ondersteuningen. In combinatie met een intelligent snijprogramma maakt dit traploos lossen van werkstukken tot 6 meter mogelijk – efficiënt en accuraat.

AUTOMATISERING MET NAUWKEURIGHEID

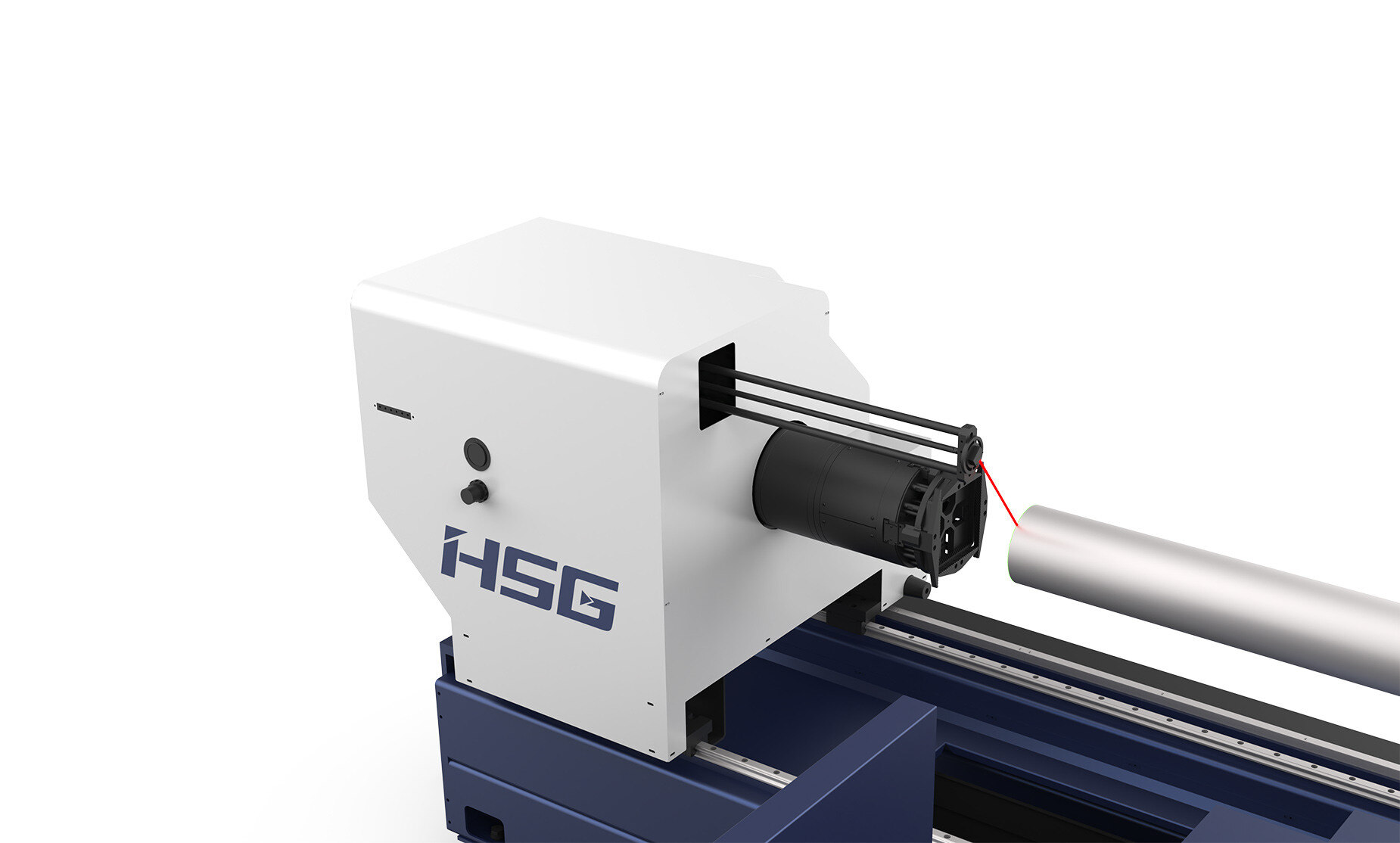

Foto-elektrische laaddetectie

Geavanceerde sensoren detecteren nauwkeurig de afmetingen, vorm en positie van elke buis. Hierdoor kan de klauwplaat exact klemmen. Dankzij realtime monitoring en terugkoppeling past het systeem zich automatisch aan voor een stabiel, betrouwbaar en volledig geautomatiseerd proces.

VERSTERKTE DRAAGCAPACITEIT

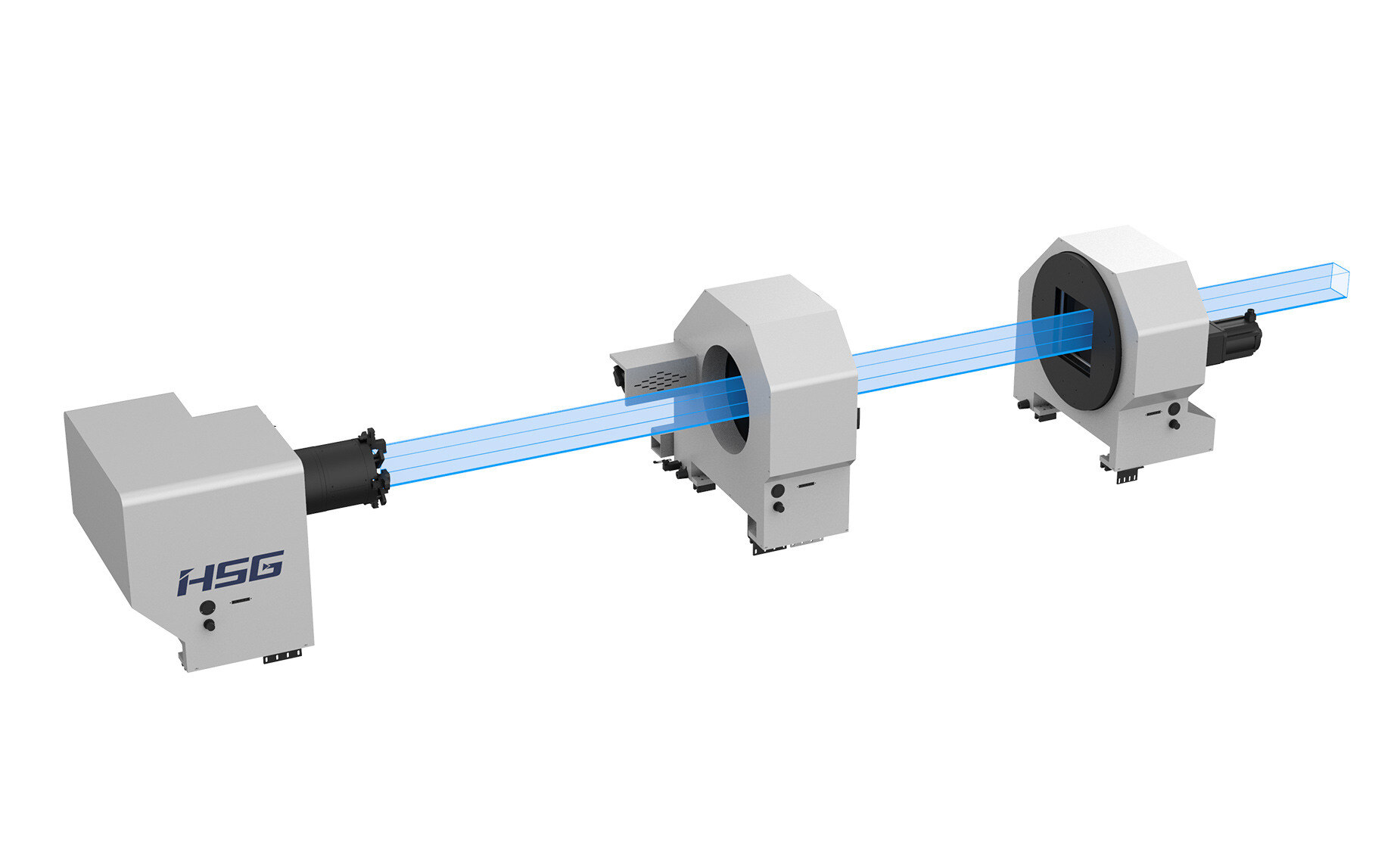

Dubbele voor- en enkele achterklauwconstructie

Het ontwerp met dubbele klauwen aan de voorzijde en één aan de achterzijde biedt optimale klemming en ondersteuning van de buis. Dit verhoogt de draagcapaciteit aanzienlijk en zorgt voor een vloeiend snijproces met hoge precisie.

INTUÏTIEVE BEDIENING EN VEELZIJDIGHEID

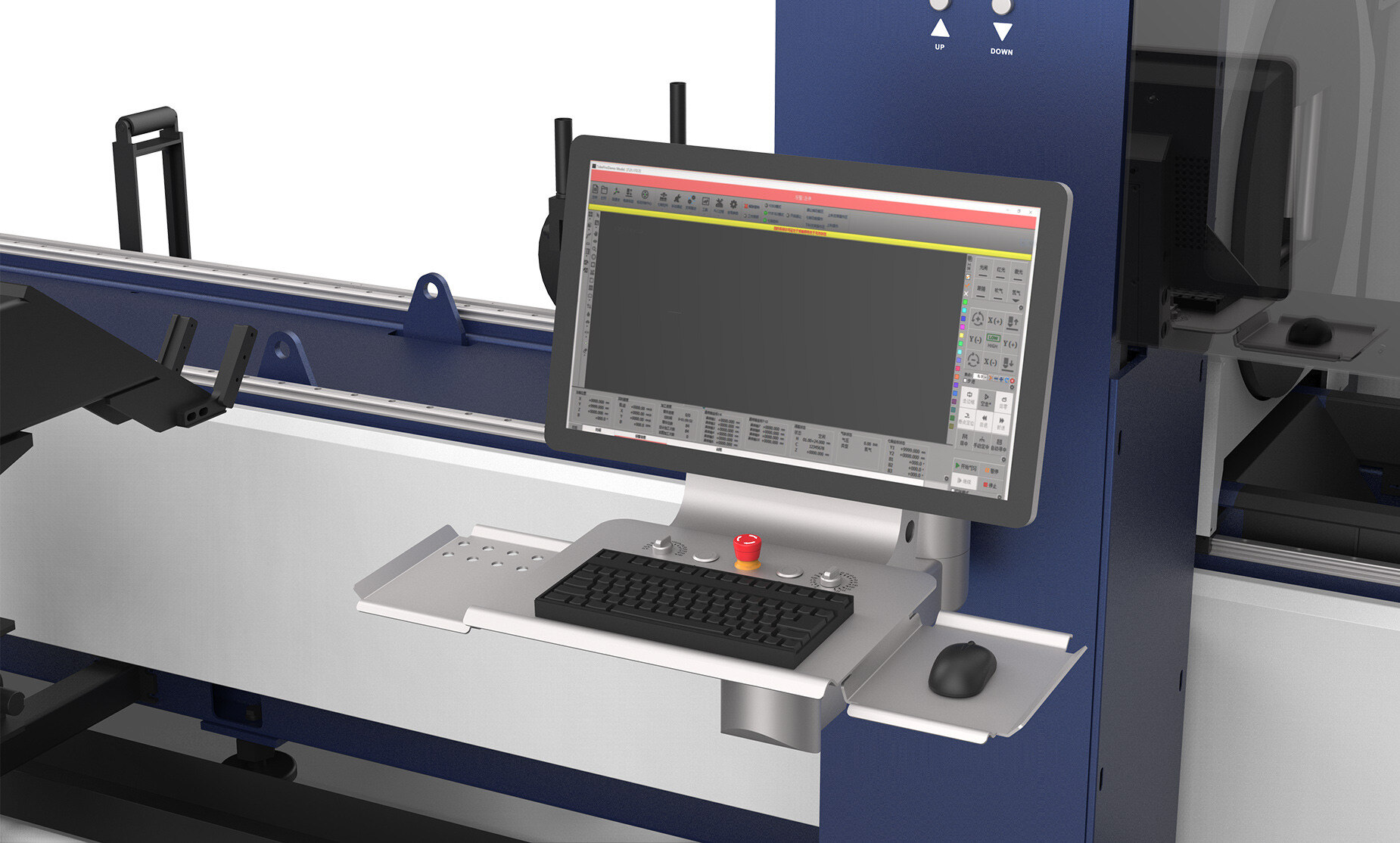

HSG-X10000 buizensnijbesturingssysteem

De T-serie is uitgerust met het HSG-X10000 besturingssysteem, dat uitgebreide functies biedt voor buissnijtoepassingen. De gebruiksvriendelijke interface ondersteunt alle gangbare snijbewerkingen en draagt bij aan een hoge verwerkingskwaliteit en productiviteit.

T Technische specificaties

Voor meer details bent u vrij om contact met ons op te nemen!

Model	T2	T3
Laservermogen	3-6kW	3-6kW
Ronde buisdiameter	Φ20-240mm	Φ40-350mm
Vierkante buis	□20×20mm- □240×240mm	□40×40mm- □350×350mm
Machinegewicht	300kg	600kg
Toerental klauwplaat	100 rpm	80 rpm
Maximale gekoppelde snelheid	100m/min	80m/min
Maximale versnelling	1.0G	0.8G
